汇瑞首页 产品中心 解决方案

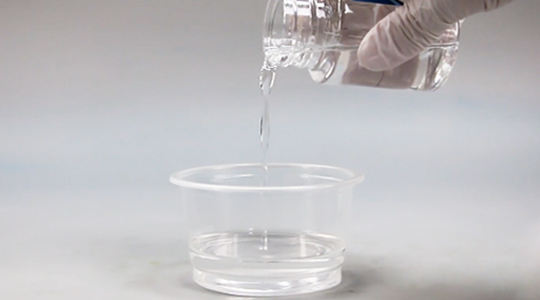

HR-419-1是针对硬度在邵A10-30的硅橡胶制品表面处理的底涂剂。解决因硅油过多普通底涂剂附着力不好问题。处理后可进行贴双面胶、粘接、丝印、喷油喷漆等工艺。
母婴用品、成人用品、家居厨具、运动穿戴、硅胶模切加工、仿真仿生硅胶制品、消费电子等。
低硬度硅胶垫片、防滑条、娃娃、医用缓冲软垫片、人体仿真硅胶、耳机软耳帽、导热软硅胶片、硅胶成人用品、硅胶假肢内衬、发泡软硅胶泡棉等产品进行背胶或喷油喷漆。

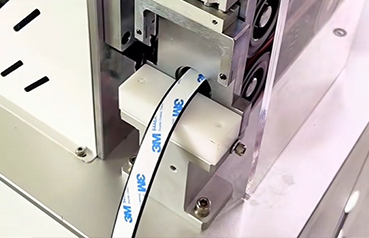

低硬度硅胶条贴双面胶

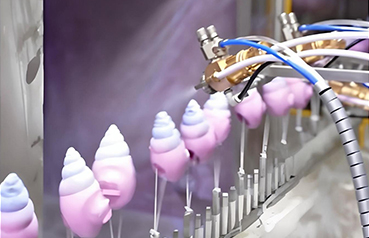

低硬度硅胶玩具喷漆

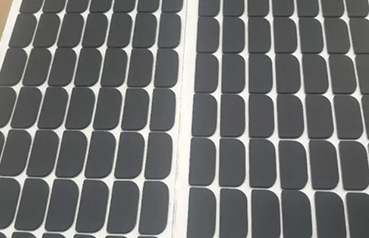

低硬度硅胶防滑垫背胶

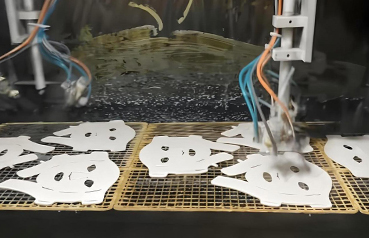

低硬度硅胶美容面罩喷手感油
改变硅胶惰性表面，依附基材表面。
专为硅油析出含量高的低硬度硅胶基材开发。
可刷涂滚涂、丝印移印施工。
可跟随软硅胶基材弯折、形变，不易脆裂强。
可以抵御基材内部硅油持续析出的影响。
通过欧盟ROHS检测。
| 项 目 | 参 数 | 项 目 | 参 数 |
| 颜 色 | 透明粘稠液体 | 固含量 | 25-30% |
| 密度（25℃） | 0.95/cm³ | 粘 度 | 高粘度 |
| 表干时间（min） | 5-10 | 耐温范围 | -30~+120℃ |
| 搭配油墨 | PUA基聚氨酯油墨/水漆 | 包装规格 | 1L/瓶、3KG/桶 |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以测试数据准。
清洁基材表面，去除灰尘、油污等。
将处理剂均匀涂在基材的表面，室温晾干5-10分钟左右；如果是双二五硫化成型的硅胶，需要先进行等离子处理，然后立即涂上处理剂，再晾干。
确定完全干透后，即可进行后续工序。完成后需静置48-72小时后再进行强度测试。
0-5度硅胶不适用。
易燃，远离火源、热源，存放于阴凉干燥处。
易挥发，使用后将罐盖密封。放置儿童触及不到的地方。
需在通风、阴凉、干燥处密封保存。
保质期未开封9个月，过期经试验合格，可继续使用。
包装规格：1L/罐、3KG/桶。
