汇瑞首页 产品中心 解决方案
HR-8769高温碳化硅粘合剂专为碳化硅类高温硬质材料开发的专用无机高温胶粘剂，耐温-60℃~1800℃，固化后可在1000℃高温下保持稳定粘接强度，抗热震性能优异，适配碳化硅陶瓷、单晶硅及氧化铝陶瓷、金属等异质材料的高温粘接、填补与修复场景。
半导体光伏、冶金窑炉、化工防腐、电力锅炉、航空航天等。
碳化硅陶瓷部件、单晶硅半导体设备、高温炉窑碳化硅构件、碳化硅发热元件、碳化硅热电偶保护管等。

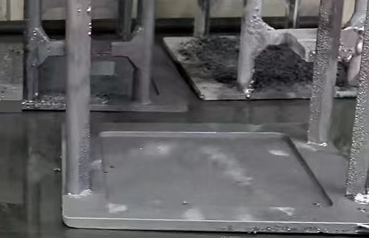

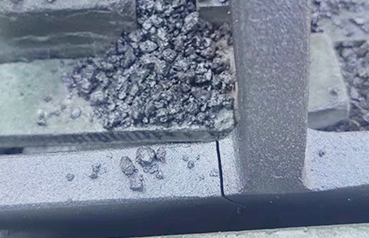

高温承载支架
碳化硅粘接

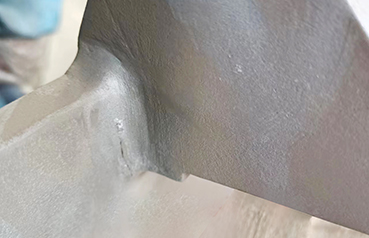

碳化硅陶瓷开裂修复

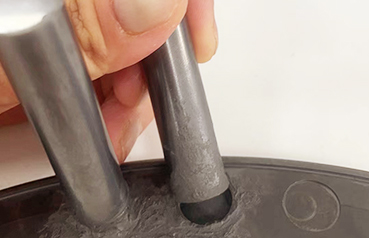

碳化硅互粘
碳化硅陶瓷修补

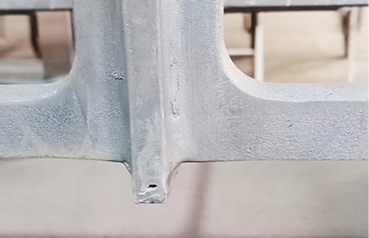

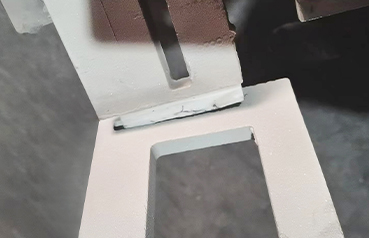

碳化硅支架断裂修补
耐高低温-60-1800度，长期耐温1650度
广泛应用在新能源、高能物理、冶金、石油化工、航空航天等行业。

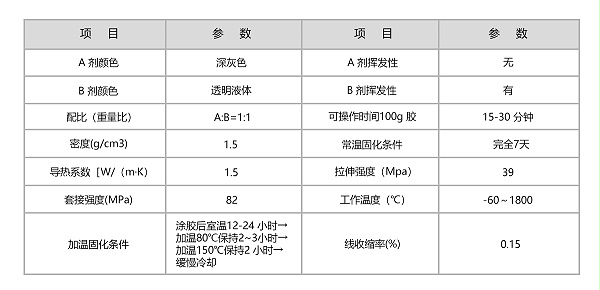

拉伸强度39Mpa，套接强度82MPa
导热系数 1.5 W/（m·K）
可以直接接触明火，火烧不碳化
汇瑞环保标配ROHS2.0
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以测试数据准。
表面处理：清洁干净粘结表面，必要时可进行打磨提高粘结面的粗糙度。

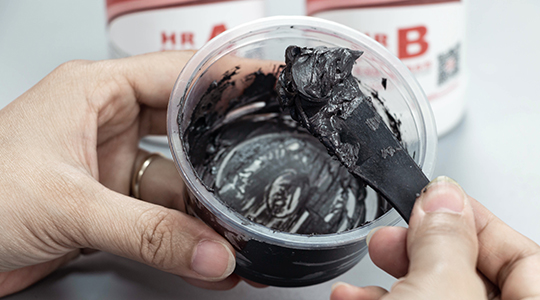

配比：使用电子秤将A剂和B剂按重量比A:B=1 :1 比例配胶，并搅拌均匀。
涂胶：将胶水均匀涂抹在需粘结（修补）的表面，粘结后固定好产品。调好的胶水尽快用完。
固化：涂胶后室温放置12-24小时，再放进烤箱加温80℃保持2~3小时，再升温150℃保持2小时，然后关掉电源，让产品缓慢冷却即可。
无加温条件的情况室温下也可以固化，室温固化需要3-5天，胶层较厚时固化时间延长。
汇瑞工程师：HR-8769适合碳化硅陶瓷、氧化铝陶瓷、石墨、耐火材料、部分耐高温金属，可用于高温件粘接、裂纹修补、缝隙密封。
汇瑞工程师：规范施工 + 完整升温固化，抗热震性能良好；如果基材热膨胀差异过大、胶层太厚，冷热循环有开裂风险，建议小试。
3.HR-8769层涂多厚合适？是不是越厚越好？
汇瑞工程师：不建议厚涂。粘接层控制薄而均匀；裂缝修补单次厚度不宜过厚，厚层容易内应力大、固化开裂，厚缝建议分层填充固化。
汇瑞工程师：不能直接急速升温，需要阶梯升温，缓慢升温排掉胶体内水分；升温过快容易鼓包、裂纹、粘接失效。
放置于儿童不及处，避免阳光直接照射；
本产品不属于危险品,可按非危险品运输；
需在通风、阴凉、干燥处密封保存；
保质期12个月，开封后请尽快用完；
包装规格： 250g/组，16 组/箱；
