船用高温修补剂修复高温管道：金属缺陷局部补强解决方案

机舱里的高温管道长期处在高温、压力波动、机械振动、盐雾与介质侵蚀相互叠加的环境中。管壁的失效通常不是从整段减薄开始，而是先在焊缝、弯头、三通、法兰根部这些位置出现一个小凹坑、一处针孔、一条肉眼几乎看不清的微裂纹。缺陷尺寸不大、分布分散，却会随着航行小时数累积逐步扩展，直到演变成渗汽、渗油甚至泄漏。

对这类零散分布的局部缺陷，大面积切割更换在工程上并不经济：需要泄压降温、排空置换、动火审批，还要在靠泊或坞修的有限窗口里完成拆装与复位。本方案结合船舶机舱的典型工况，梳理船舶高温管道表面坑蚀、气孔、微裂纹等局部缺陷的处理思路，说明以 HR-8737 高温修补剂为核心的表面重塑与密封补强做法。

一、机舱高温管道的工况特点与缺陷成因

1.1 机舱里常见的三类高温管路

此外，管系中大量存在的法兰结合面与螺纹管接头，虽然不属于管壁本体，但垫片老化、螺栓应力松弛之后同样会出现渗汽、渗油，是高温工况密封失效的典型部位。

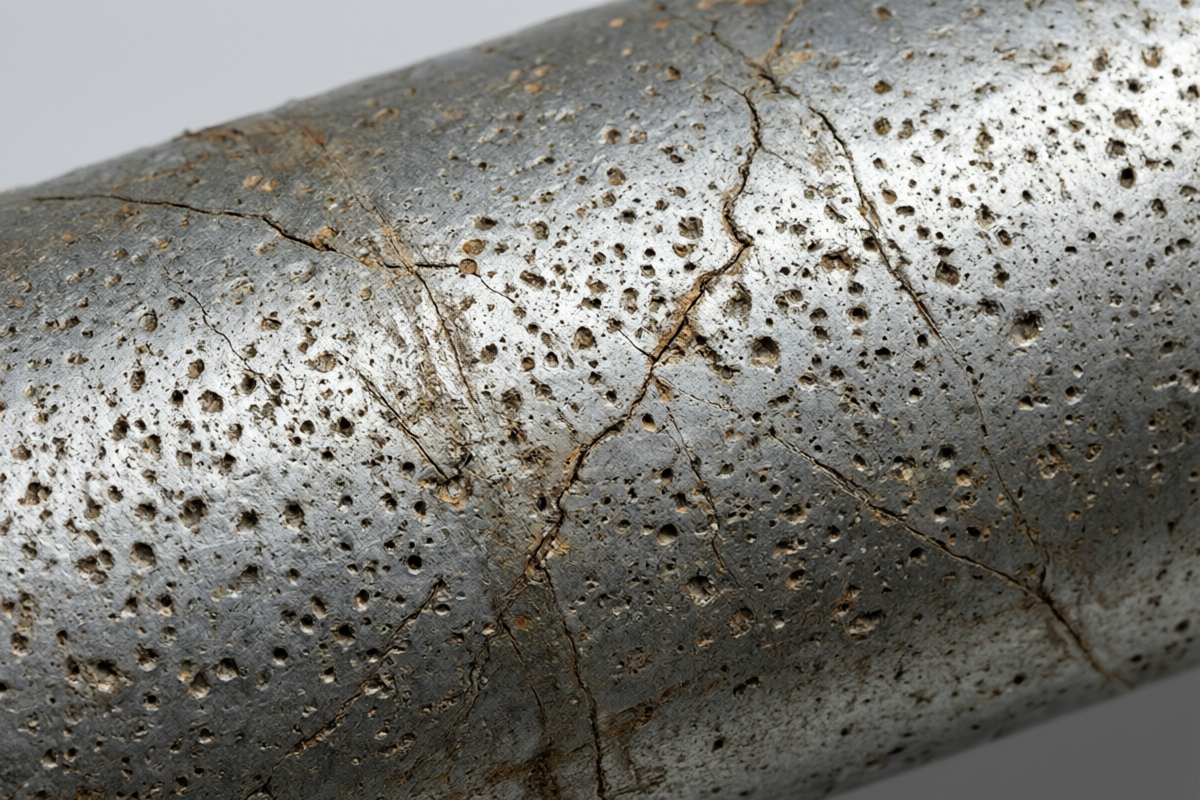

1.2 局部缺陷的四种常见形态

• 坑蚀（点蚀）。在氯离子、溶解氧与盐雾的共同作用下，管壁局部形成腐蚀微电池，金属在很小区域内被快速溶解，形成针状或片状凹坑。表面看着只是一个暗点，测厚时才发现已有明显深度。
• 气孔与砂眼。多出现在焊缝内部与铸件表面，源于焊接工艺参数或铸造过程残留的气体。尺寸小、位置固定，是渗漏的常见起始点，也是机舱管道微裂纹修复中需要优先排查的一类。
• 微裂纹。热疲劳与振动叠加后，在弯头、三通、法兰根部等应力集中部位形成的细小开裂。裂纹深度有限时属于局部缺陷；一旦具备扩展条件，则应先做评估。
• 结合面渗漏。法兰垫片老化、螺栓预紧力下降后出现的渗漏，不一定伴随管壁损伤，属于典型的密封类缺陷。

1.3 海洋环境如何加快缺陷的发展

与陆上装置相比，船用管系多了一重环境约束：海面盐雾带来的氯离子会附着在管壁与保温层破损处，破坏原有防护层；机舱高温高湿，管壁外侧容易形成冷凝水膜，与盐分共同构成电解质环境；异种金属接触部位在海水介质存在时形成电偶对，腐蚀速度明显高于单一材料；管系在横倾、纵倾状态下的结构死角容易积液。这些因素叠加，使船舶管道泄漏修补的时机判断比陆上更为关键。

二、局部补强与整体换管：如何取舍

局部缺陷的处理方式，本质上是在修复完整性与检修窗口之间做取舍。

需要说明的是，粘接类补强属于局部修复手段，能够对缺陷部位完成填充、重塑与密封保护，但不能替代母材的整体强度。对于减薄面积较大、裂纹具备扩展条件或处在禁止带压堵漏作业情形范围内的部位，应按企业检修规程与相关主管部门要求安排停车检修或更换管段。凡涉及船级社检验范围的管系修复，建议事先与船级社或主管机关确认处理方式与报检要求。

三、HR-8737 高温修补剂的产品特性

HR-8737 是一款双组分膏状耐高温修补剂，面向石化、电力等高温工况下油、汽、酸、碱及管道结合面的密封与修补，也可用于高温设备磨损、划伤、腐蚀、破裂部位的局部修复。

3.1 耐温定位

产品资料标注：长期耐温 230℃，瞬间耐温 280℃；工作温度区间为 -60℃～280℃。这一耐温定位覆盖了机舱内多数中高温蒸汽管道、热油管道与排气侧管路的运行温度区间，也照顾到靠泊与航行之间的启停温差。选型时建议先将缺陷部位的实际运行温度、启停温差与上述数值逐项核对；如果管道长期运行温度超出该区间，应另选更高耐温等级的修补材料，或改用焊接、更换管段的方式处理。

3.2 材料体系与外观状态

产品由 A、B 两组分构成，膏状、灰色，便于在管道弧面、垂直面与仰面位置涂抹成型。两组分的挥发性均标注为无，固化过程收缩小，有利于缺陷处的贴合与密封，不易因自身收缩而影响配合尺寸。

3.3 强度与尺寸稳定性

按产品技术资料，固化产物的典型机械性能为：剪切强度 22.8 MPa、抗压强度 85.1 MPa、弯曲强度 41.2 MPa。固化收缩小，对配合尺寸有要求的部位也可采用；固化后可以进行打磨、钻孔等机械加工，需预留加工余量。

3.4 密封与介质适应能力

材料固化后形成的防护层兼具耐油、耐水、耐热、耐寒、耐老化等性能，可用于油、汽、酸、碱及管道结合面的密封与修补。不同介质的浓度、温度与接触方式差异较大，正式施工前建议用同种介质在待修部位附近做小样浸泡测试，确认兼容性后再批量施胶。

3.5 电性能

绝缘强度标注为 16 kV/mm，可用于对绝缘有要求的部位，例如靠近电气设备的管段与附件。

3.6 施工与贮运条件

• 混合比例：A:B = 2:1（重量比或体积比均可）。
• 可操作时间：100 g 混合胶约 40～80 分钟，环境温度越高，可操作时间越短。
• 固化方式：20～25℃ 环境下约 24 小时完成固化；环境温度较低时可采用加温方式帮助固化——涂胶后室温放置 2 小时，再在 60℃～80℃ 条件下保温 2 小时，随后缓慢冷却。
• 低温辅助：环境温度低于 15℃ 时，可采用红外线灯、电炉等热源辅助，热源需距修补表面 40 cm 以上，不可用火焰直接加热。
• 贮运：产品资料标注通过欧盟 RoHS 标准；A、B 组分不属于危险品，可按非危险品运输；应放置于阴凉干燥处密封贮存，避免阳光直射。

3.7 技术参数一览

四、机舱典型应用场景

4.1 辅锅炉与舱内蒸汽管的坑蚀点补强

锅炉给水管、蒸汽加热盘管与舱内蒸汽管在靠近焊缝、弯头外侧的位置容易出现点状坑蚀。处理思路是先打磨至露出金属本体，用丙酮类清洗剂清除油污与锈层，再分层涂敷 HR-8737 完成填充与表面重塑，使缺陷部位恢复平整并对周边形成密封保护。若同一管段上坑蚀点较为分散，可以逐点处理，无需整段更换管材。

4.2 排气侧管路与膨胀节法兰结合面的密封修复

主机排气管连接段、消音器接口与金属膨胀节法兰处，常见渗汽与螺栓孔周边渗漏。对法兰结合面，应先检查垫片与螺栓状态：属于垫片老化引起的，按规程更换垫片后再对结合面涂敷修补剂做辅助密封；属于管壁局部砂眼或微裂纹引起的，则按管壁缺陷的方式处理。金属膨胀节波纹部位的细微裂缝，在裂纹未具备扩展条件的前提下，可采用表面填充加密封的方式先行处置，并纳入后续观察计划。

4.3 燃油加热管、滑油管接头与管壁砂眼渗漏

油品管路的施工难点在于表面除油。油膜残留是粘接失效的主要原因，处理时必须先用清洗剂充分清除油污并打磨粗化，必要时用丙酮擦拭并等待完全挥发。修补层固化后形成的致密防护层能够阻隔油品渗透，可用于管壁砂眼、接头缝隙引起的渗油处理。

4.4 机舱狭小空间内的高位贴壁管段

机舱内许多管段紧贴舱壁或位于设备上方，作业空间狭小，动火作业又受防火与审批要求限制。HR-8737 为膏状材料，可直接涂抹成型，垂直面、仰面与凹面均可施工，不需要动火配合，适合这一类可达性差的工况，也是船舶管道泄漏修补在现场处置阶段较为实用的一个特点。

4.5 阀体、泵壳与主机附件的局部缺陷

除管壁之外，机舱内的阀体、泵壳、海水管路附属件以及主机缸体表面，也可能出现划伤、腐蚀凹坑与砂眼。这类金属件的局部缺陷同样可以采用表面处理加填充重塑的方式处理，固化后若对尺寸有要求，可进行打磨与机械加工。

五、机舱现场施工流程

六、常见问题解答

七、结语与安全提示

船舶高温管道的局部坑蚀、气孔与微裂纹，本质上是一类可以早发现、早处置的缺陷。处理思路可以概括为三步：先判定缺陷类型与管道是否属于可局部修补的工况，再按温度、介质与施工条件选择匹配的金属修补剂管道修复材料，再按规范完成表面处理、配胶、涂敷与固化。HR-8737 高温修补剂以 230℃ 长期耐温、280℃ 瞬间耐温的性能定位，以及双组分膏状、常温可固化、不需动火的施工特点，可作为船用蒸汽管坑蚀修补、机舱管道微裂纹修复与结合面密封保护的选项之一，与焊接、更换管段等方式配合使用。

具体方案需结合现场介质、温度、压力与缺陷形态确定。建议施工前索取产品技术资料与安全数据表，并在同工况条件下先做小样验证，再安排正式修复作业。
